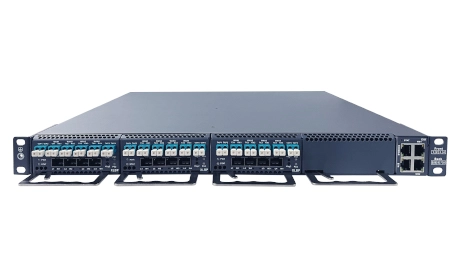

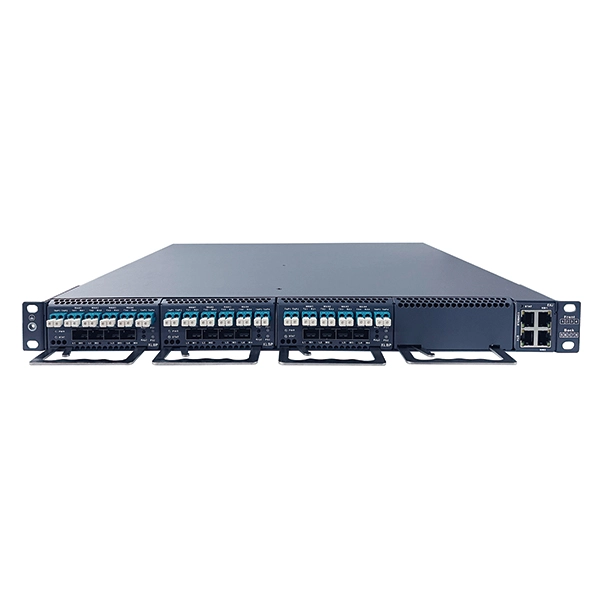

Quảng Châu sintai Communication co, LTD ra mắt thiết bị bảo vệ Bypass 10g được sử dụng để bảo vệ đường dây mạng, thiết bị được kết nối nối tiếp trong liên kết Ethernet cổng quang, với chức năng Bypass chủ động và thụ động, trong lỗi hệ thống nội tuyến hoặc bảo trì để giữ tính toàn vẹn của kết nối mạng, Hỗ trợ chuyển đổi thông minh tất cả các loại thiết bị cổng (ví dụ: tường lửa, idps, utms, hệ thống ngăn chặn xâm nhập, cổng Spam, thiết bị kiểm tra mạng chuyên dụng, v. v.).
Tải xuống PDF
Liên hệ với chúng tôi
Thiết kế mô đun có thể cắm, cung cấp 4 khe dịch vụ, tất cả các bộ phận hỗ trợ trao đổi nóng, triển khai theo yêu cầu và mở rộng Công suất
Bảng một khe hỗ trợ 2 cặp khả năng bỏ qua truy cập liên kết 10g, một thiết bị hỗ trợ tối đa 8 cặp khả năng bỏ qua truy cập liên kết 10g
Thích ứng tốc độ liên kết 10ge, GE
Giao diện ap với chức năng Bộ chia để cung cấp phản chiếu dữ liệu liên kết
Bảng khuếch đại công suất quang có thể mở rộng để cung cấp khuếch đại công suất quang của liên kết ban đầu trong khi cung cấp bảo vệ bỏ qua cho liên kết khuếch đại
Hỗ trợ ba chế độ chuyển đổi/bảo vệ: truyền qua cứng k0, chuyển tiếp và phản chiếu mềm K1, và chuyển tiếp mềm K2 và kết nối nối tiếp
Thời gian chuyển đổi cứng <5ms, chuyển đổi mềm hỗ trợ không mất gói trên các liên kết ngoài
Trạng thái chuyển tiếp gác xép hỗ trợ khả năng xử lý toàn bộ Tốc độ không chặn tốc độ cao
Hỗ trợ chế độ giữ liên kết, duy trì trạng thái cài đặt bất kể thay đổi ở trạng thái liên kết
Hỗ trợ các công tắc vật lý của bảng điều khiển để chuyển đổi trạng thái liên kết
Hỗ trợ chức năng theo dõi nhịp tim mô-đun dịch vụ
Hỗ trợ giám sát nguồn quang cổng, thống kê gói
Với chức năng khớp Quy Tắc acl, hỗ trợ chuyển tiếp hoặc thông qua giao thông chiến thắng
Thiết kế dự phòng nguồn điện kép, Mô-đun Nguồn có thể hoán đổi nóng, hỗ trợ các tùy chọn nguồn điện AC 90 ~ 260V, DC -36 ~ -72V
Thiết kế dự phòng quạt kép với các mô-đun quạt có thể thay thế nóng
Với CLI, SNMP và các chức năng quản lý khác, hỗ trợ quản lý giao diện API mở.
Tên chỉ thị | Thông số | |
Khe dịch vụ | 4 khe cắm, hỗ trợ bảng bảo vệ đường Vòng 10g và bảng khuếch đại đường vòng 10g cắm và chạy hỗn hợp | |
Bảng bảo vệ đường Vòng 10g | Số lượng truy cập liên kết | Bo mạch đơn Hỗ trợ truy cập vào 2 Bảo vệ Bỏ qua liên kết hai chiều bên ngoài |
Giao diện WAN | 4 cặp giao diện LC (mỗi 2 cặp truy cập 1 liên kết hai chiều bên ngoài) | |
Giao diện vòi | 2 cặp giao diện LC (mỗi cặp Đầu ra 1 tín hiệu quang phản chiếu liên kết hai chiều bên ngoài) | |
Giao diện Lan | 4 giao diện quang SFP (1 cặp liên kết hai chiều cục bộ trên 2 chuỗi) | |
Chế độ bảo vệ liên kết | K0: Chế độ truyền qua cứng, tức là truyền qua liên kết vật lý của giao diện WAN thông qua một thiết bị chuyển mạch vật lý; K1: chuyển tiếp mềm và chế độ phản chiếu, tức là thông qua chip điều khiển sẽ là giao diện WAN giữa các gói tương ứng với chuyển tiếp để đạt được chuyển tiếp thẳng K2: Chế độ chuyển tiếp và nối mềm, tức là các gói được nối và chuyển tiếp giữa giao diện WAN và LAN thông qua chip điều khiển. | |
Thời gian cắt | Chế độ k0 <-> Chế độ K1/K2:<5ms Chế độ K1 <-> Chế độ K2: không mất gói trên đường dẫn ngoài | |
Mất liên kết ngoài | K0:<3.7db K1:<9,5db trên đầu vào, <1dB trên đầu ra K2:<9.5db On input, <1dB On Output Giao diện chạm: <9,5db | |
Bước sóng hoạt động | Chế độ đơn 1310nm (có sẵn đa chế độ tùy chỉnh) | |
Tốc độ hoạt động | 10g, 1.25G | |
Nguồn quang đầu vào | Giao diện WAN: -7 ~ 4dBm Giao diện LAN: -14.4 ~-1dbm | |
Bo mạch khuếch đại Bypass 10g | Số lượng truy cập liên kết | Bo mạch đơn Hỗ trợ truy cập vào 2 khuếch đại quang học bỏ qua liên kết hai chiều bên ngoài. |
Giao diện WAN | 4 cặp giao diện LC (mỗi 2 cặp truy cập 1 liên kết hai chiều bên ngoài) | |
Giao diện Lan | 4 cặp giao diện LC (1 cặp liên kết hai chiều cục bộ nối tiếp với mỗi 2 cặp) | |
Chế độ bảo vệ liên kết | K0: Chế độ truyền qua cứng K2: Chế độ nối tiếp | |
Thời gian cắt | Chế độ k0 <-> Chế độ K2:<5ms | |
Bước sóng hoạt động | Chế độ đơn 1310nm (có sẵn đa chế độ tùy chỉnh) | |
Tốc độ hoạt động | 10g, 1.25G | |
Nguồn quang đầu vào | Giao diện WAN: -14.4 ~-1dbm Giao diện Lan: -7 ~ 1dbm | |
Công suất quang đầu ra khuếch đại | >-3dbm | |
Giao diện quản lý |
| |
Phong cách quản lý |
| |
Phương thức cấp điện |
| |
Phương pháp tản nhiệt |
| |
Phạm vi nhiệt độ hoạt động | 0 ℃ ~ 50 ℃ | |
Phạm vi Độ ẩm hoạt động | Không ngưng tụ 5% ~ 85% | |
Nhiệt độ bảo quản | -40oC ~ 85oC | |
Kích thước thiết bị | 1U: 44mm (cao) x 444mm (rộng) x 490mm (Sâu) | |
Lắp đặt | Tủ 19-inch có độ sâu 800mm trở lên | |
Trọng lượng | 12kg | |
Tiêu thụ điện năng | <300W | |
