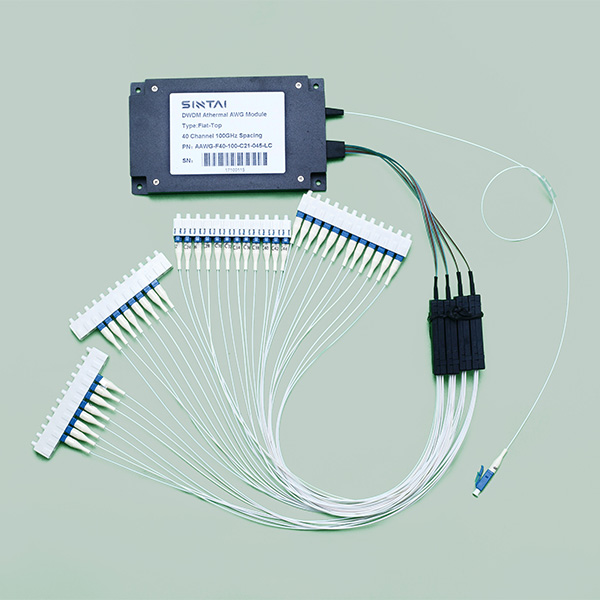

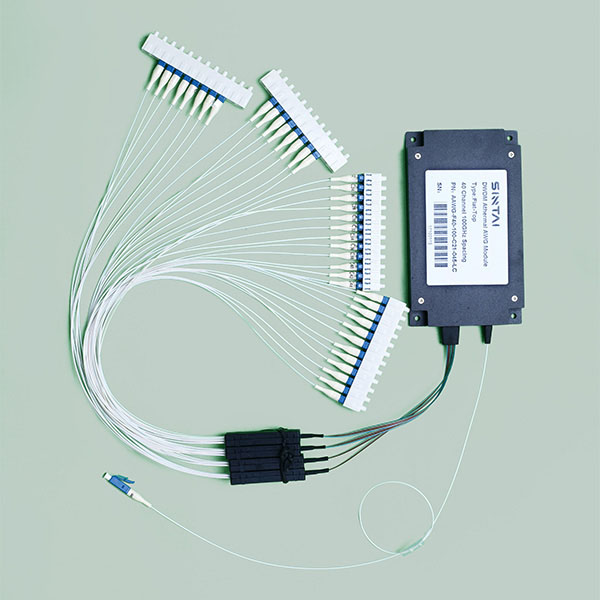

Mô-đun lưới dẫn sóng mảng nhiệt (AWG) từ sintai dựa trên công nghệ lưới dẫn sóng trên chất nền silicon và sử dụng Thiết kế gói không có nhiệt độc đáo, đây là một giải pháp dwdm hoàn toàn thụ động mà không cần điều khiển nguồn, phần mềm hoặc nhiệt độ.
Khớp nối kênh chính xác, mất chèn thấp, cách ly kênh cao và độ ổn định cao có thể đạt được. Mỗi mô-đun có chức năng ghép kênh và khử ghép kênh và là một trong những thiết bị quan trọng nhất trong hệ thống dwdm.
Tải xuống PDF
Liên hệ với chúng tôi
Tổn thất chèn thấp
Cách ly kênh cao
Độ ổn định và độ tin cậy cao
Tổn thất phụ thuộc phân cực thấp
Số đa kênh
Thông số | Đơn vị | Đặc trưng | |
Gauss | Đầu Phẳng | ||
ITU | Ghz | ± 12.5 | |
Khoảng cách kênh | Nm | 0,8nm (100GHz) | |
Số kênh | 40 、 48 hoặc khách hàng chỉ định | ||
Độ chính xác bước sóng | Nm | ≤ 0.05 | |
Mất chèn kênh | Db | ≤ 5.0 | ≤ 5.5 |
Băng thông-1dB | Nm | ≤ 0.2 | ≤ 0.34 |
Băng thông 3dB | Nm | ≤ 0.4 | ≤ 0.51 |
Cách ly kênh liền kề | Db | 25 | |
Cách ly kênh không liền kề | Db | ≥ 30 | |
Cách ly hoàn toàn | Db | 22 | 23 |
Gợn sóng kênh | Db | ≤ 1.5 | |
Mất mát trở lại | Db | ≥ 45 | |
Chỉ thị | Db | 50 | |
PDL | Db | ≤ 0.5 | |
Pmd | PS | ≤ 0.5 | |
Xử lý điện | MW | ≤ 300 | |
Nhiệt độ hoạt động | °C | -10 ~ 70 | |
Nhiệt độ bảo quản | °C | -40 ~ 85 | |
Loại sợi | - | Corning SMF-28e Ultra | |
Kích thước gói | Mm | 120x70x12 | |
