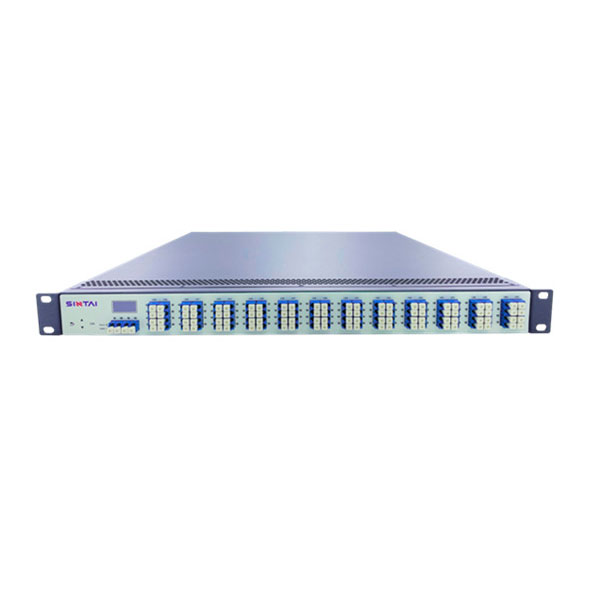

OTNS8600-OLS là một nền tảng dwdm dòng mở được thiết kế dành riêng cho DCI. Nó cung cấp mọi thứ cần thiết cho giải pháp lớp quang dwdm, tích hợp bộ ghép kênh/Bộ ghép kênh, bộ khuếch đại quang, bù tán sắc, bảo vệ quang học, kênh giám sát quang học, được trang bị giám sát và chẩn đoán tích hợp, và mức độ tự động hóa cao trong khung gầm 1ru, mang lại sự đơn giản khi cắm và chạy chưa từng có và đảm bảo linh hoạt OTNS8600-OLS hỗ trợ lên đến 48 kênh, Mở và trong suốt với tất cả các định dạng tín hiệu và phù hợp với các tình huống ứng dụng băng thông cao, đường dài.
Tải xuống PDF
Liên hệ với chúng tôi
Được thiết kế theo hệ số đơn giản của hộp 1U 19 ''tiêu chuẩn.
Cung cấp 48 kênh mở dwdm trong băng tần C.
Truy cập vào bất kỳ định dạng tín hiệu dwdm nào: nrz (1-32G), pam4 (40g/100g), coherent (QPSK/8qam/16QAM).
Định dạng tín hiệu pam4 100g có thể truyền tới 80km, các định dạng tín hiệu khác có thể truyền khoảng cách xa hơn.
Cấu hình tự động và cấu hình không tiếp xúc, tương tự như Bộ ghép kênh thụ động.
Đo Khoảng Cách Sợi tự động và bù Phân tán.
Với các chỉ báo trạng thái hoạt động toàn diện ở phía máy khách và phía máy khách.
Kênh giám sát quang học trong băng tần (OSC), kết nối cáp quang để quản lý các thiết bị ở đầu đối diện.
Gui web, B/S và các phương thức quản lý khác, cung cấp giao diện SNMP mở.
Màn hình LCD phía trước hiển thị o & m.
Cấu hình nguồn điện kép, chia sẻ tải 1 1 tùy chọn nguồn dự phòng nóng, AC, DC, điện áp cao DC.
Giải pháp OTNS8600-OLS dựa trên công nghệ IP Over dwdm (ipodwdm), cho phép truyền tải hiệu quả lưu lượng ip qua mạng cáp quang thông qua công nghệ sợi quang có thể cắm được. Giải pháp đơn giản hóa kiến trúc mạng, mỗi dịch vụ ipodwdm chỉ yêu cầu một mô-đun quang màu cắm trực tiếp vào cổng của thiết bị mạng, thay thế nhiều thành phần mạng cần thiết cho chuyển đổi IP sang dwdm truyền thống. Kiến trúc này giúp giảm số lượng các yếu tố mạng, giảm chi phí, đơn giản hóa quy trình triển khai và đạt được sự tăng trưởng bền vững về nhu cầu dữ liệu đồng thời cải thiện hiệu suất mạng. OTNS8600-OLS cũng có thể mang các dịch vụ của bên thứ ba như transponder và muxponder.
| Chức năng | Ols104808 | Ols404808 | Ols404812 | |
| Định dạng tín hiệu dwdm truy cập | Nrz (1 ~ 32G) | X | X | |
| Pam4 (40g/100g) | X | X | ||
| Mạch lạc | ||||
| Mạch lạc | ||||
| Mạch lạc | X | |||
| Mạch lạc | X | |||
| Mạch lạc | X | |||
| Mạch lạc | X | |||
| C-band dwdm 48 kênh (khoảng 191.40 ~ 196.10 thz @ 100GHz) | ||||
| Bộ cân bằng nguồn tự động phía máy khách (APE) cho các kênh dwdm | ||||
| Điều khiển nguồn tự động kênh chính (ALC) | ||||
| Thiết bị chỉ báo và giám sát công suất quang kênh chính | ||||
| Kênh giám sát quang học trong băng tần (OSC) | ||||
| Đo Khoảng Cách Sợi tự động | ||||
| Bù tán sắc tự động | X | X | ||
| Bảo vệ Line-Side 1 + 1 | X | X | ||
| Khoảng cách truyền | 80km | 80km | 120km | |
| Ngân sách liên kết | 22dB | 18DB (cfec) 20dB (ofec) | 23,5db (cfec) 25,5db (ofec) | |
| Giao diện quang học | Tất cả các cổng đều là loại đầu nối LC | |||
| Giao diện quản lý | Cổng mạng RJ45 thích ứng 2*10/100/1000M 1 cổng nối tiếp gỡ lỗi cục bộ USB Type-C | |||
| Chế độ quản lý | Hỗ trợ quản lý tập trung GUI web và B/S. Cung cấp giao diện SNMP mở | |||
| Nguồn điện | Bộ nguồn dự phòng 1 + 1, có thể đổi nóng AC: 100 ~ 130 V AC (50/60 hz), 200 ~ 240 V AC (50/60Hz) Dải điện áp tối đa: 90 ~ 264 V AC (47 ~ 63 HZ) Điện áp cao DC: 192 ~ 288 vhvdc DC: -40 ~ -72 VDC | |||
| Tiêu thụ điện năng | <150W | |||
| Quạt | Quạt dự phòng 1 + 1, có thể thay thế nóng, luồng không khí phía trước và luồng không khí phía sau | |||
| Kích thước thiết bị | 1U: 44mm (cao) x 440mm (rộng) x 600mm (Sâu) | |||
| Nhiệt độ hoạt động | -5 °c đến 55 °c (Điển hình) | |||
| Độ ẩm | 5 ~ 85% không ngưng tụ | |||
