Trong truyền thông sợi quang, các mô-đun bù tán sắc (DCM) (còn gọi là đơn vị bù tán sắc, dcu) có thể được sử dụng để bù tán sắc màu, ví dụ, một khoảng dài của sợi truyền.
Thông thường, một mô-đun như vậy cung cấp một lượng phân tán cố định (ví dụ: phân tán bình thường trong vùng phổ 1.6-μm), mặc dù các mô-đun phân tán có thể điều chỉnh cũng có sẵn.
Một mô-đun có thể dễ dàng được chèn vào một liên kết sợi quang vì nó có các đầu nối sợi cho đầu vào và đầu ra. Tổn thất chèn có thể được bù bằng bộ khuếch đại sợi, ví dụ: Bộ khuếch đại sợi pha tạp erbium trong hệ thống viễn thông 1.5-μm. Một mô-đun bù tán sắc thường được đặt giữa hai Bộ khuếch đại sợi quang.
Tải xuống PDF
Liên hệ với chúng tôi
Phân tán là một đặc tính truyền dẫn chính của sợi quang. Sau khi truyền quaSợi DCMTrong một khoảng cách nhất định, tín hiệu xung quang mở rộng theo thời gian, Gây nhiễu liên ký hiệu, tăng tỷ lệ lỗi và làm giảm chất lượng truyền thông.
Tốc độ dữ liệu càng cao, nhiễu liên ký hiệu sẽ càng dễ xuất hiện.
Khoảng cách truyền càng dài, nhiễu liên ký hiệu sẽ càng dễ xuất hiện.
Bù dốc 100% sợi g.652 trong băng tần C (Điển hình)
Tổn thất chèn thấp
Phân tán chế độ phân cực thấp
Bù tán sắc băng rộng
Bồi thường lên đến 40 km
Hoàn toàn thụ động-không sử dụng nguồn điện
Telcordia GR-2854-CORE, tuân thủ RoHS

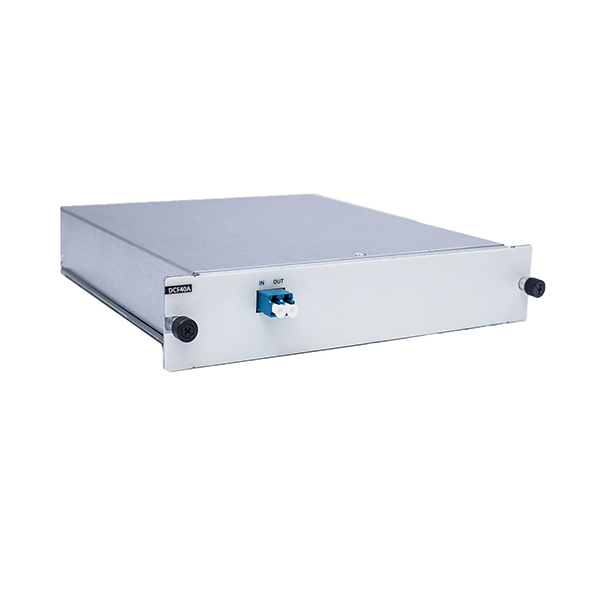

Mẫu sản phẩm | Dcf40a |
Chiều dài bù g.652 tương đương | 40km |
Phân tán bước sóng 1545nm (PS/nm) | -670 ± 30 |
Độ dốc phân tán tương đối bước sóng 1545nm | 0.004 ± 20%(nm-1) |
Mất chèn | ≤ 4.8 dB |
Phân tán chế độ phân cực | ≤ 0.9 PS |
Công suất quang Đầu vào một sóng danh nghĩa | ≤ 0 dBm |
Giao diện quang học | Tất cả các giao diện là loại LC |
Tiêu thụ điện năng tiêu biểu | 0W (Linh kiện thụ động) |
MTBF | > 200000 giờ |
Số khe bị chiếm dụng | 2 khe cắm (Bảng bù phân tán trên 40km cần được cấu hình riêng với khung thụ động DCF) |
