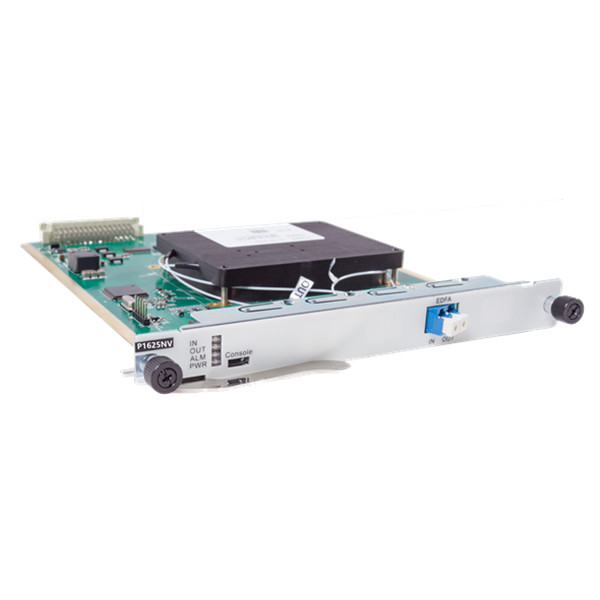

Edfa là bảng khuếch đại sợi pha tạp erbium do sintai Communication co., LTD đưa ra.
Chức năng chính của nó là bù công suất của đèn tín hiệu trong liên kết truyền và nó có thể khuếch đại tín hiệu quang lên tới 48 kênh (Khoảng cách kênh 100 GHz) hoặc 96 kênh (khoảng thời gian kênh 50 Ghz) tại băng tần C cùng một lúc.
Nó có các đặc tính của độ lợi phẳng, độ lợi khóa, độ ồn thấp, v. v. và nó là một thành phần quan trọng không thể thiếu đối với các hệ thống dwdm, hệ thống tốc độ cao trong tương lai, một mạng truyền dẫn đường dài toàn quang.
Tải xuống PDF
Liên hệ với chúng tôi
Thông số | Mô tả | Ghi chú | ||
Dải bước sóng hoạt động | Thông thường: 1529nm ~ 1561nm cho hệ thống dwdm 40 sóng (100GHz) hoặc 80 sóng (50GHz) Mở rộng: 1528nm ~ 1568nm cho hệ thống dwdm 48 sóng (100Ghz) hoặc 96 sóng (50GHz) | |||
Loại edfa | 20g17 | 20g25 | 20g30 | Thông số có thể được tùy chỉnh |
Công suất quang đầu vào tối thiểu | -26dbm | -34dbm | -39dbm | |
Công suất quang đầu ra bão hòa | 20dBm | 20dBm | 20dBm | |
Mức Tăng được đánh giá | 17dB (điều chỉnh ± 3) | 25dB (điều chỉnh ± 3) | 30dB (điều chỉnh ± 3) | |
Đạt được độ phẳng | ≤ 1,5db | |||
Hệ số tiếng ồn | ≤ 5.5 dB | |||
Khuếch đại kép | Hỗ trợ bơm kép tích hợp để khuếch đại tín hiệu thứ cấp | Cấu hình tùy chọn | ||
Chuyên môn | Hỗ trợ khóa khuếch đại, điều chỉnh khuếch đại, công nghệ điều khiển thoáng qua, tự động tắt nguồn quang đầu ra | |||

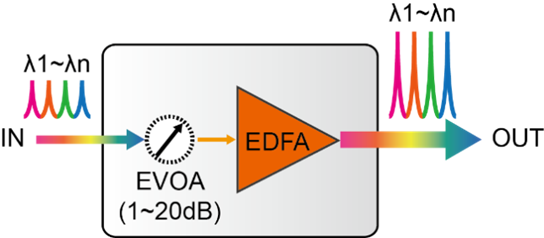

Tính năng voa | Voa tích hợp, dải động suy giảm có thể điều chỉnh quản lý mạng 0 ~ 20dB | Cấu hình tùy chọn | ||
Quản lý mạng | Hỗ trợ theo dõi thời gian thực trạng thái hoạt động của edfa, bao gồm: công suất quang, bơm, nhiệt độ, v. v. | |||

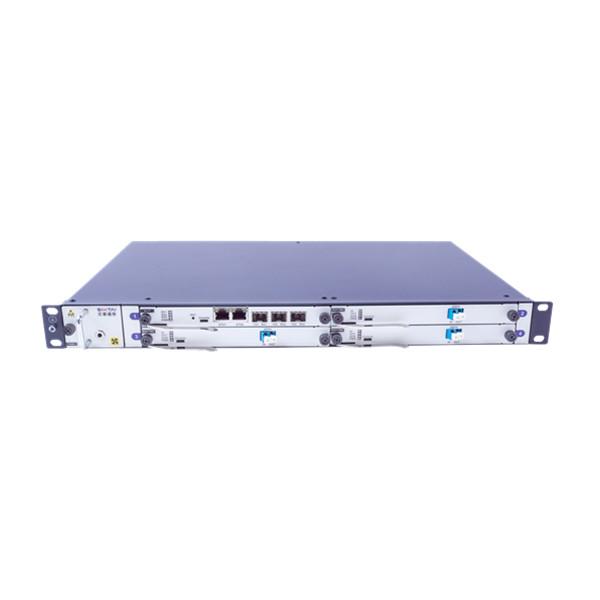

Số lượng khe cắm chiếm dụng | Hỗ trợ tất cả khung gầm dòng otns8600, chiếm 1 khe cắm | |||
Giao diện quang học | LC/UPC | |||
Tiêu thụ điện năng tối đa | 15W | |||
