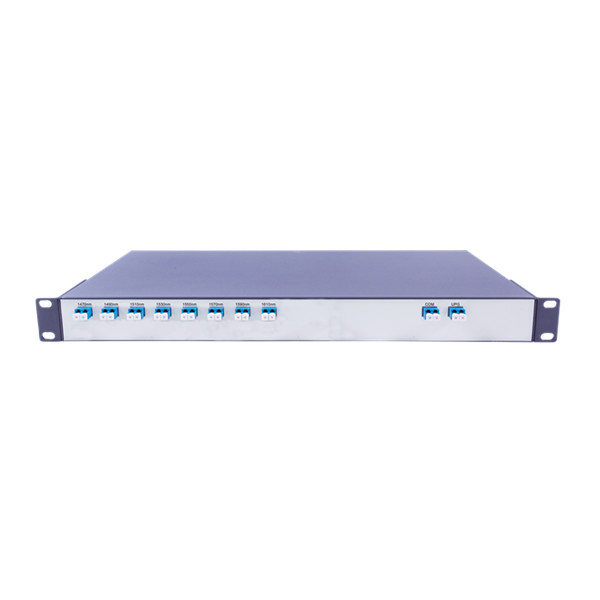

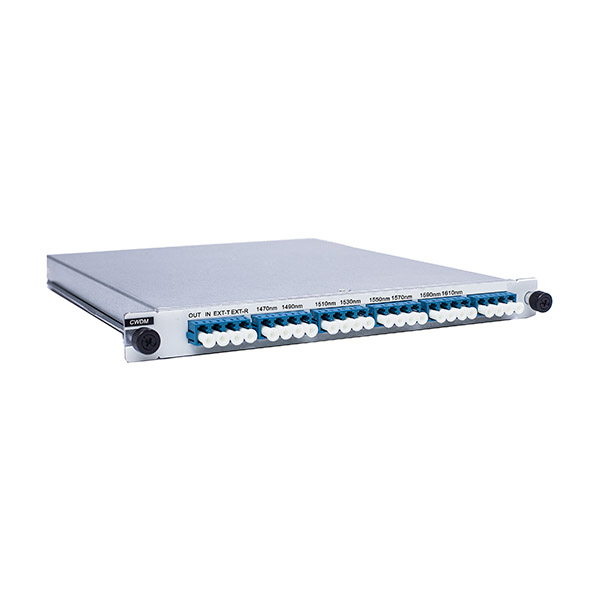

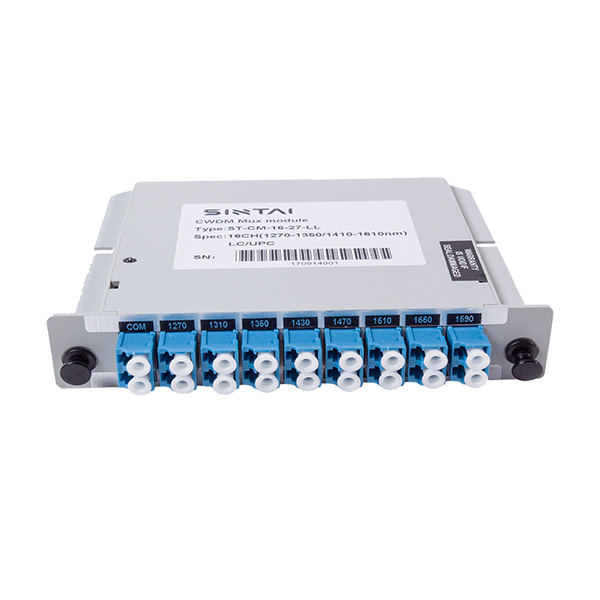

8CH CWDM mux demux

8CH CWDM mux demux

  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux

Các mô-đun CWDM mux/demux cung cấp khả năng nâng cấp băng thông mạnh mẽ và chi phí thấp nhất cho các Mạng Truyền Thông cáp quang hiện tại của bạn. Cốt lõi của ứng dụng mô-đun CWDM là đơn vị mux/demux thụ động. CWDM mux/demux có sẵn trong các cấu hình kênh 2, 4, 8, 16, 18.


Mỗi mô-đun CWDM hỗ trợ kênh sợi quang và Gigabit Ethernet trên mỗi cổng. Có sẵn trong gói hộp ABS, gói LGX và giá đỡ 19 "1U. Cổng băng rộng tùy chọn cho cổng 1310nm hoặc 1550nm hiện có có sẵn để ghép kênh với các kênh CWDM này. Các mô-đun CWDM mux/demux của chúng tôi cung cấp tổn thất chèn thấp, cách ly kênh cao, băng thông rộng, độ nhạy nhiệt độ thấp và đường dẫn quang không có epoxy.

8CH CWDM mux demux Tải xuống PDF Liên hệ với chúng tôi

8CH CWDM mux demux tính năng

  • Ghép kênh CWDM và ghép kênh 8 kênh CWDM thành một sợi đơn, 16 kênh với bản nâng cấp CWDM

  • Có thể hoạt động như một bộ ghép kênh hai chiều phổ quát khi được nâng cấp

  • Giảm yêu cầu về không gian với Hệ số dạng mật độ gấp đôi

  • Mất chèn ghép kênh/ghép kênh 2.5 dB thấp

  • Phủ các mạng kế thừa, bao gồm sonet, với kênh bỏ qua 1310 nm

  • Loại bỏ nhu cầu cân bằng nguồn kênh với thiết kế cách ly cực cao

  • Làm cứng môi trường cho môi trường xung quanh Nhiệt độ hoạt động từ − 40 đến 85 ° C; thích hợp cho các ứng dụng thực vật bên ngoài


8CH CWDM mux demux ứng dụng

  • Tối đa hóa sợi trong các ứng dụng vòng lặp cục bộ

  • Lớp phủ CWDM với hệ thống truyền dẫn 1310 NM hiện có

  • Cung cấp truyền hai chiều trên một sợi đơn

  • Hỗ trợ kiến trúc thêm/thả tuyến tính (bus)

  • Hỗ trợ kiến trúc Vòng HUB và nan hoa


8CH CWDM mux demux tuân thủ

  • ITU-T g.694.2 và g.695

  • GR-1221 số 3 và 1209

  • Tuân thủ RoHS 6/6


Thông số kỹ thuật 8CH CWDM mux demux

Thông số

Đơn vị

Mux/demux

Số kênh

CH

8

Bước sóng hoạt động

Nm

1260 ~ 1620

Bước sóng trung tâm @ λc

Nm

Lưới ITU

Khoảng cách kênh

Nm

20

Mất chèn kênh

Db

≤ 2.2

Băng thông kênh

Nm

≥Λc ± 6.5

Gợn sóng kênh

Db

≤ 0.5

Cách ly kênh liền kề

Db

≥ 30

Cách ly kênh không liền kề

Db

≥ 45

Mất mát trở lại

Db

50

Chỉ thị

Db

≥ 55

PDL

Db

≤ 0.2

Pmd

PS

≤ 0.2

Xử lý điện

MW

≤ 500

Nhiệt độ hoạt động

°C

0 ~ 70

Nhiệt độ bảo quản

°C

-40 ~ 85

Loại sợi

-

Corning SMF-28e Ultra

Kích thước gói

Mm

100x80x10
