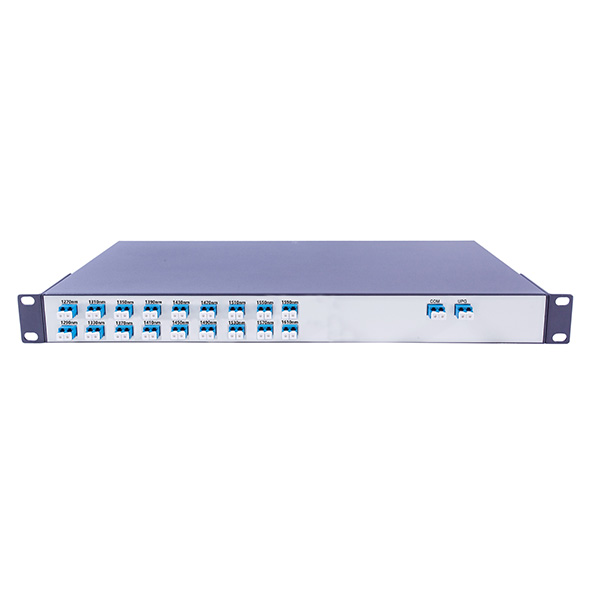

Bộ ghép kênh/Bộ ghép kênh CWDM do Công ty TNHH Truyền Thông sintai Quảng Châu ra mắt được thiết kế cho các ứng dụng mạng CWDM đa bước sóng tiết kiệm và hiệu quả.CWDMMux demux dựa trên công nghệ Bộ lọc màng mỏng (TFF) và hoạt động trên lưới ITU với khoảng cách kênh 20nm.
Bước sóng CWDM dao động từ 1270 đến 1610 nm và hỗ trợ tối đa 18 kênh ghép kênh/ghép kênh tín hiệu quang. Nó có một loạt các ưu điểm, chẳng hạn như cấu trúc bao bì đa dạng, mất chèn thấp, cách ly kênh cao, v. v.
Tải xuống PDF
Liên hệ với chúng tôi
Tổn thất chèn thấp (IL)
Cách ly kênh cao
Độ ổn định và độ tin cậy cao
Cung cấp từ 1 đến 18 kênh với thiết kế nhỏ gọn
Phù hợp với ITU-T g.694.2
Phù hợp với tiêu chuẩn telcordia GR-1209-CORE-2001
Phù hợp với tiêu chuẩn telcordia GR-1221-CORE-1999
Phù hợp với RoHS-6 (không có chì)
Khu vực ứng dụng
Hệ thống CWDM
Hệ thống CATV
Tối đa hóa sợi trong các ứng dụng vòng lặp cục bộ
Lớp phủ CWDM với hệ thống truyền dẫn 1310 NM hiện có
Cung cấp truyền hai chiều trên một sợi đơn
Hỗ trợ kiến trúc thêm/thả tuyến tính (bus)
Hỗ trợ kiến trúc Vòng HUB và nan hoa
ITU-T g.694.2 và g.695
GR-1221 số 3 và 1209
Tuân thủ RoHS 6/6
Sản phẩm | CWDM mux/demux | ||||||
Số kênh | 1 | 2 | 4 | 8 | 16 | 18 | |
Bước sóng hoạt động (NM) | 1260 ~ 1620 | ||||||
Bước sóng trung tâm (NM) | Lưới ITU-T | ||||||
Khoảng cách kênh (NM) | 20 | ||||||
Mất chèn kênh (dB) | ≤ 0.8 | ≤ 1.2 | ≤ 1.8 | ≤ 2.6 | ≤ 4.5 | ≤ 5.0 | |
Băng thông kênh (dB) | ITU ± 6.5 | ||||||
Độ phẳng (dB) | ≤ 0.5 | ||||||
Cách ly kênh liền kề (dB) | ≥ 30 | ||||||
Cách ly kênh không liền kề (dB) | ≥ 40 | ||||||
Mất mát trở lại (dB) | 50 | ||||||
Chỉ thị (dB) | ≥ 55 | ||||||
Tổn thất phụ thuộc phân cực (dB) | ≤ 0.2 | ||||||
Phân tán chế độ phân cực (PS) | ≤ 0.2 | ||||||
Xử lý công suất (dB) | ≤ 500 | ||||||
Nhiệt độ hoạt động (°c) | 0 ~ 70 | ||||||
Nhiệt độ bảo quản (°c) | -40 ~ 85 | ||||||
Loại gói | Ống thép, hộp ABS, hộp tiêu chuẩn LGX, giá 19-inch tiêu chuẩn 1U | ||||||
