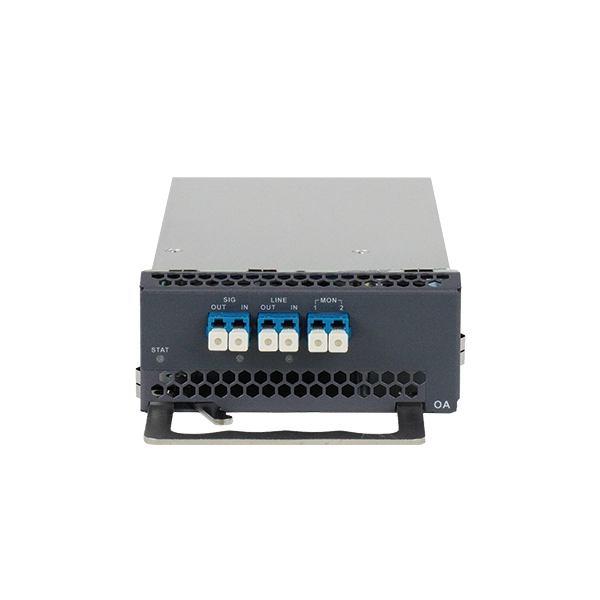

Chức năng chính của thẻ OA (Bộ khuếch đại quang) do truyền thông sintai khởi chạy là bù công suất của đèn tín hiệu trong liên kết truyền, nó có thể khuếch đại tín hiệu quang lên đến 48 kênh trong băng tần C (Khoảng cách kênh 100Ghz) hoặc 96 kênh (Khoảng cách kênh 50GHz) cùng một lúc, Và có các tính năng của độ phẳng tăng, độ tăng có thể điều chỉnh và chỉ số tiếng ồn nhỏ. Trong khi đó, thẻ có kênh giám sát quang OSC tích hợp để hỗ trợ truyền thông DCN dựa trên OSC, đây là một phần không thể thiếu của hệ thống dwdm và hệ thống tốc độ cao trong tương lai, truyền dẫn đường dài toàn mạng quang.
Tải xuống PDF
Liên hệ với chúng tôi
Thích hợp cho các trạm đầu cuối quang (otm), được sử dụng làm bộ khuếch đại tăng áp cho tín hiệu ghép kênh và Bộ tiền khuếch đại cho tín hiệu ghép kênh
Thích hợp cho các trạm Rơle quang (Ola) để khuếch đại tín hiệu truyền hai chiều và mở rộng khoảng cách truyền
Card khuếch đại quang học (Oa) | |||
Số khe | 1 khe cắm | ||

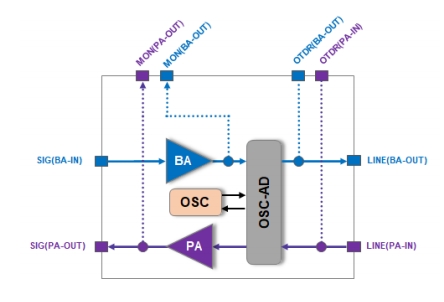

Edfa | ● Tùy chọn tích hợp 1 * edfa (tùy chọn Thông số Ba, PA, la) ● Tùy chọn tích hợp 2 * edfa (tùy chọn Thông số Ba, PA, la) | ||
OSC | ● Tùy chọn không có OSC ● Tùy chọn tích hợp 1 * OSC ● Tùy chọn tích hợp 2 * OSC ● Bước sóng làm việc: 1510nm ● Tỷ lệ làm việc: 1.25 Gb/giây | ||
Voa | ● Voa tích hợp tùy chọn, cùng số với edfa ● Vị trí: Đầu vào trước edfa ● Mất chèn cố hữu:<1dB ● Phạm vi điều chỉnh: 0 ~ 15dB ● Trạng thái tắt nguồn vốn có là mất chèn | ||
Cổng giám sát Mon | Chênh lệch công suất quang tiêu chuẩn giữa kênh quang mon và kênh quang chính 21 ~ 23db | ||
Cổng đo OTDR | ● Tùy chọn, số lượng cổng giống với giao diện đường truyền ● Bước sóng tín hiệu OTDR: 1625nm ● Mất kênh OTDR:<1dB | ||
Thông số edfa | |||
20g17 | 20g25 | 20g30 | |
Dải bước sóng (nm) | 1528 ~ 1568 | 1528 ~ 1568 | 1528 ~ 1568 |
Phạm vi khuếch đại (dB) | 14 ~ 20 | 22 ~ 28 | 27 ~ 33 |
Công suất quang tổng đầu ra tối đa (dBm) | 20 | 20 | 20 |
Tiếng ồn (dB) | <5.5 | <5.5 | <5.5 |
Đạt được độ phẳng (dB) | <1.5 | <1.5 | <1.5 |
Mất tương quan phân cực (dB) | <0.5 | <0.5 | <0.5 |
Phạm vi phát hiện công suất quang học đầu vào (dBm) | -23 ~ 8 | -31 ~ 0 | -36 ~ -5 |
Phạm vi phát hiện công suất quang Đầu Ra (dBm) | -6 ~ 20 | -6 ~ 20 | -6 ~ 20 |
Hệ số phản xạ (dB) | <-30 | <-30 | <-30 |
Độ ổn định đạt được (dB) | ± 0.5 | ± 0.5 | ± 0.5 |
