Bộ chia FBT là bộ chia quang học sử dụng kỹ thuật côn hai mặt hợp nhất (FBT) để tách công suất quang và/hoặc bước sóng tách. Bộ ghép sợi hợp nhất được tạo ra thông qua quá trình nung chảy hai sợi Trần kéo phần hợp nhất để đạt được các đặc tính quang học mong muốn.
Nền tảng tách quang OPC 1600 FBT do sintai Communication co., LTD hoàn toàn có thể sao chép một hoặc nhiều bản sao dữ liệu vào thiết bị hạ lưu để đảm bảo tính ổn định và độ tin cậy của việc thu thập dữ liệu mà không ảnh hưởng đến liên kết ban đầu.

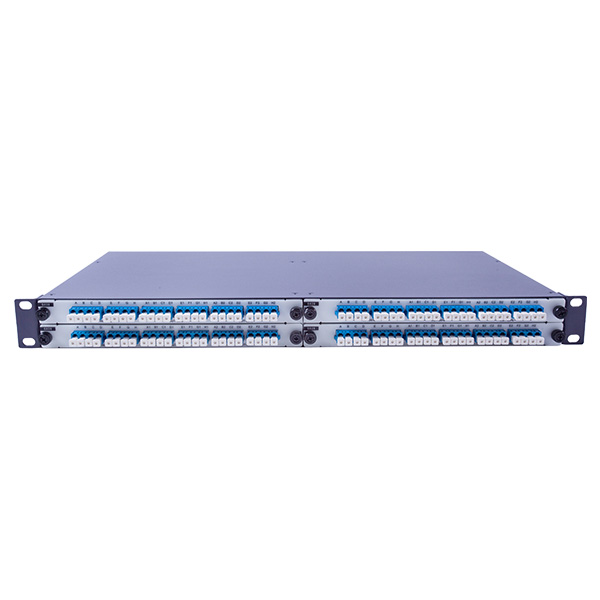

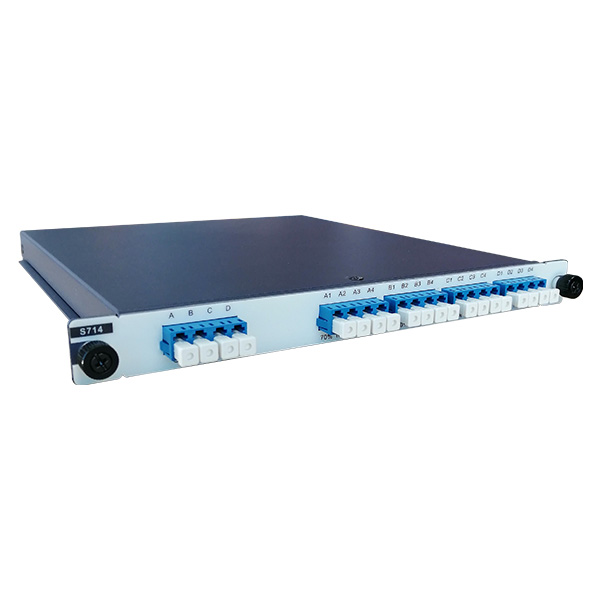

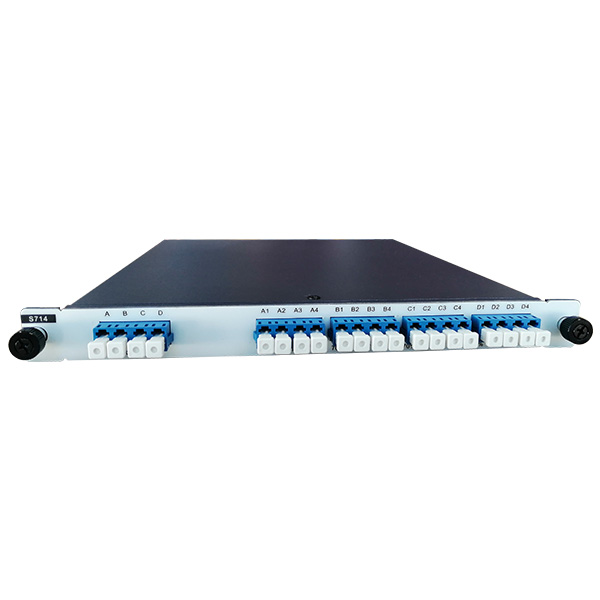

Sản phẩm Bộ chia côn hai mặt hợp nhất này sử dụng thiết kế mô-đun, và khung 1U cung cấp 4 khe cắm bảng đơn tách quang và hỗ trợ chèn hỗn hợp cho các loại bảng đơn tách quang khác nhau. Tỷ lệ chia tách là tùy chọn, có thể đáp ứng phản chiếu và thu thập dữ liệu trong tất cả các cảnh ứng dụng. Sản phẩm Bộ chia côn hai mặt hợp nhất vượt qua bài kiểm tra telcordia GR-1221-CORE và tuân thủ các yêu cầu ROHS.
Tải xuống PDF
Liên hệ với chúng tôi
Kiến trúc linh hoạt nhất: với thiết kế mô-đun, khung 1U Chứa Bốn khe, hỗ trợ mỗi loại trộn bảng đơn quang, có thể đáp ứng các ứng dụng của tất cả các loại tỷ lệ phổ và cùng một nền tảng.
Mức tích hợp cao nhất: một thiết bị 1 U duy nhất hỗ trợ 32 nhóm 1 trong 2 (tỷ lệ tùy ý), 24 nhóm 1 3 (tỷ lệ tùy ý), 16 nhóm 1 4 (tỷ lệ tùy ý), 8 nhóm 1 và 8 (tỷ lệ tùy ý).
An toàn và độ tin cậy: Bộ chia sử dụng các thiết bị thụ động chất lượng cao và tổn thất chèn đáp ứng nhiều tiêu chuẩn trong nước và quốc tế; không có tác động đến tín hiệu kinh doanh thân cây.
Thuận tiện: tất cả các giao diện đều sử dụng bảng điều khiển phía trước, Loại giao diện được Thống nhất là giao diện LC/PC phổ biến nhất trong ngành, việc thay thế bộ chia chỉ cần thẻ.
Hiệu quả chi phí thấp: cấu trúc ban đầu có thể là Veneer quang phổ cấu hình theo yêu cầu, khung gầm có khe dự phòng phân bổ Công suất trễ thuận tiện, so với gói máy truyền thống, bộ chia chùm chỉ có thể sử dụng dung lượng ngăn xếp của thiết bị, giảm đáng kể đầu vào của khung gầm và không gian đầu tư của phòng động cơ.
Thông số | Chế độ đơn | Đa chế độ | Đơn vị | |
Bước sóng làm việc | 1260 ~ 1650 | 850 | Nm | |
Mất chèn | 60: 40 | 60% ≤ 2.70; 40% ≤ 4.70 | 60% ≤ 3.20; 40% ≤ 5.20 | Db |
70: 30 | 70% ≤ 1.90; 30% ≤ 6.00 | 70% ≤ 2.50; 30% ≤ 6.50 | ||
80: 20 | 80% ≤ 1.20; 20% ≤ 7.90 | 80% ≤ 1.40; 20% ≤ 9.00 | ||
90: 10 | 90% ≤ 0.80; 10% ≤ 11.60 | 90% ≤ 1.30; 10% ≤ 12.00 | ||
70: 15: 15 | 70% ≤ 1.90; 15% ≤ 9.00 | 70% ≤ 2.50; 15% ≤ 10.50 | ||
80: 10: 10 | 80% ≤ 1.20; 10% ≤ 11.60 | 80% ≤ 1.20; 10% ≤ 12.00 | ||
70: 10: 10: 10 | 70% ≤ 1.90; 10% ≤ 11.60 | 70% ≤ 2.50; 10% ≤ 12.00 | ||
60: 20: 10: 10 | 60% ≤ 2.70; 20% ≤ 7.90; 10% ≤ 11.60 | 60% ≤ 3.20; 20% ≤ 9.00; 10% ≤ 12.00 | ||
Tổn thất phụ thuộc phân cực | ≤ 0.15 | ≤ 0.15 | Db | |
Hướng | ≥ 55 | ≥ 55 | Db | |
Mất mát trở lại | ≥ 55 | ≥ 55 | Db | |
Nhiệt độ làm việc | -40 ~ + 85 | -40 ~ + 85 | °C | |
