Phát hành tiêu chuẩn openzr 2.0, khả năng tương tác đa Nhà cung cấp trở thành cơ sở mới cho mạng quang

Vào tháng 1 năm 2025, diễn đàn liên mạng quang (oif) đã chính thức phát hành tiêu chuẩn openzr 2.0, thêm hỗ trợ cho các mô-đun quang mạch lạc 1.6t và giao diện flexe (Ethernet linh hoạt). Tiêu chuẩn phá vỡ rào cản của các hệ thống khép kín truyền thống, cho phép khách hàng kết hợp và kết hợp các sản phẩm từ các nhà cung cấp mô-đun quang học lớn trên thế giới.

Trước đó, chúng tôi nghĩ rằng bạn có thể tự hỏi ZR mở, ZR mở và ZR mở là gì, và đã nghe nói về openroadm, ZR, ZR, v. v., chúng tôi sẽ giải thích từng cái dưới đây.

1. ZR (100g ZR)

Định nghĩa và tiêu chuẩn

• Tổ chức Tiêu chuẩn: iA (thỏa thuận thực hiện) do oif (diễn đàn liên mạng quang) dẫn đầu.

• Tính năng kỹ thuật:

Tốc độ O: 100Gbps (bước sóng đơn).

O định dạng điều chế: DP-16QAM (điều chế biên độ tứ giác phân cực kép).

O Khoảng cách truyền: 80km (không có rơle).

O FEC (Sửa lỗi chuyển tiếp): dựa trên O-FEC (mở FEC), khả năng sửa lỗi là khoảng 2e-4.

• Tình Huống áp dụng:

O Metropolitan Area DCI (Trung tâm dữ liệu IntErconnect) và kết nối khoảng cách ngắn Mạng cạnh.

Ưu điểm và hạn chế

• Ưu điểm: tiêu thụ điện năng thấp (<5W), chi phí thấp (1,000 − 1,000 − 2,000/mô-đun).

• Hạn chế: Chỉ hỗ trợ 100g và không thể nâng cấp mượt mà lên dung lượng cao hơn.

2. ZR + (gia hạn riêng cho Nhà cung cấp)

Định nghĩa và tiêu chuẩn

• Bối cảnh: Một số nhà sản xuất đã đưa ra các giải pháp nâng cao để khắc phục các hạn chế ZR, các giải pháp này không được chuẩn hóa.

• Tính năng kỹ thuật:

O tỷ lệ: 200g/400g (dựa trên DP-QPSK hoặc DP-16QAM).

O Khoảng cách truyền: 120-600km (bằng cách tối ưu hóa thuật toán FEC và DSP).

O FEC: Thuật toán độc quyền

• Tình Huống áp dụng:

O Mạng xương sống khu vực, DCI đường dài (chẳng hạn như kết nối trung tâm dữ liệu Liên Thành phố).

Ưu điểm và hạn chế

• Ưu điểm: Công suất cao, khoảng cách xa, tương thích với các hệ thống dwdm hiện có.

• Hạn chế: khóa nhà cung cấp (không thể tương tác với các nhãn hiệu thiết bị khác), chi phí cao (10,000 − 10,000 − 20,000/mô-đun).

3. openroadm

Định nghĩa và tiêu chuẩn

• Tổ chức Tiêu chuẩn: Sáng Kiến mạng quang mở, được khởi xướng bởi một số nhà khai thác lớn.

• Mục tiêu cốt lõi: Đạt được khả năng tương tác đa Nhà cung cấp của thiết bị mạng quang học (roadm, Line Systems).

• Tính năng kỹ thuật:

O phần cứng: Khung Gầm được tiêu chuẩn hóa, mô-đun quang có thể cắm được (chẳng hạn như 400zr).

Phần mềm O: Bộ điều khiển SDN dựa trên mô hình Yang, hỗ trợ giao thức openconfig.

O độc lập với bước sóng/độc lập với hướng/độc lập với nội dung (W/D/C-ROADM).

• Tình Huống áp dụng:

O tái thiết Mạng xương sống

Ưu điểm và hạn chế

• Ưu điểm: phá vỡ hệ thống khép kín truyền thống và giảm 30% chi phí vận hành.

• Hạn chế: hệ sinh thái tương đối chưa trưởng thành và sự hỗ trợ từ các nhà sản xuất vừa và nhỏ bị hạn chế.

4. mở ZR (400zr)

Định nghĩa và tiêu chuẩn

• Tổ chức Tiêu chuẩn: dẫn đầu bởi oif, phối hợp với openroadm và các nhà khai thác viễn thông.

• Tính năng kỹ thuật:

Tốc độ O: 400Gbps (bước sóng đơn).

O định dạng điều chế: DP-QPSK (Khóa dịch chuyển pha cầu Phương phân cực kép).

O Khoảng cách truyền: 80-120Km (kịch bản vùng đô thị).

O FEC: Sử dụng cfec (FEC nối) với khả năng sửa lỗi là 5e-3.

• Tình Huống áp dụng:

O DCI quy mô cực lớn của các nhà cung cấp dịch vụ đám mây.

Giá trị cốt lõi

• Tính mở: Hỗ trợ khả năng tương tác giữa nhiều nhà cung cấp.

• Chi phí: Giá mô-đun giảm xuống 5,000 − 5,000 − 8,000 (hiệu ứng quy mô sản xuất hàng loạt).

5. Mở ZR + (400zr +)

Định nghĩa và tiêu chuẩn

• Sản phẩm của khoảng thời gian chân không Tiêu chuẩn:
  Open ZR (400zr) được chuẩn hóa bởi oif (diễn đàn liên mạng quang học) vào năm 2020, tập trung vào các kịch bản Metro DCI 400g/80km, nhưng khoảng cách truyền và hiệu suất của nó không thể đáp ứng các yêu cầu đường dài của một số khách hàng. ZR + riêng của nhà cung cấp truyền thống có hiệu suất mạnh mẽ nhưng bị Nhà cung cấp khóa.

• Thỏa Hiệp trong ngành:
  Để lấp đầy khoảng trống giữa Open ZR và Private ZR +, một số nhà cung cấp và nhà khai thác đề xuất Open ZR +, nhằm mục đích mở rộng khoảng cách truyền và hiệu suất thông qua hợp tác mở trong khi vẫn duy trì khả năng tương tác đa Nhà cung cấp.

• Đặc tính kỹ thuật

Tốc độ O: 400 Gbps (bước sóng đơn, Tương thích với ZR mở).

O Khoảng cách truyền: 120-600km (bằng cách tối ưu hóa FEC và định dạng điều chế).

O định dạng điều chế: DP-QPSK (Khóa dịch chuyển pha cầu Phương phân cực kép) hoặc DP-16QAM (chuyển mạch động).

O FEC (Sửa lỗi chuyển tiếp): ofec nâng cao (khả năng sửa lỗi đạt 3e-3, cao hơn 5e-3 của ZR mở).

O Công suất tiêu thụ: khoảng 8-12W (cao hơn một chút so với 5-8W của ZR mở).

• Tính cởi mở:

O giao diện phần cứng Tuân thủ tiêu chuẩn ZR mở (chẳng hạn như bao bì QSFP-DD).

O Hỗ trợ khả năng tương tác giữa các mô-đun quang học từ nhiều Nhà cung cấp và hệ thống đường dây của bên thứ ba.

6. Mở ZR (800zr/1.6t ZR)

Định nghĩa và tiêu chuẩn

• Tiến độ tiêu chuẩn: oif đang phát triển tiêu chuẩn mở thế hệ tiếp theo (Dự kiến sẽ có mặt trên thị trường vào năm 2025).

• Tính năng kỹ thuật:

Tốc độ O: 800Gbps/1.6tbps (bước sóng đơn).

O định dạng điều chế: định hình xác suất (PS) DP-16QAM hoặc DP-64QAM.

O Khoảng cách truyền: 40-80km (tối ưu hóa khoảng cách ngắn).

O FEC: Tăng cường ofec (khả năng sửa lỗi lên đến 1e-2).

• Tình Huống áp dụng:

O kết nối giữa các trung tâm điện toán ai

Tập trung thi đấu

• Tiêu thụ điện năng: mục tiêu: mô-đun <15W/800g (Công nghệ tích hợp quang tử Silicon).

• Khả năng tương tác: Hỗ trợ tích hợp với hệ sinh thái openroadm và openconfig.

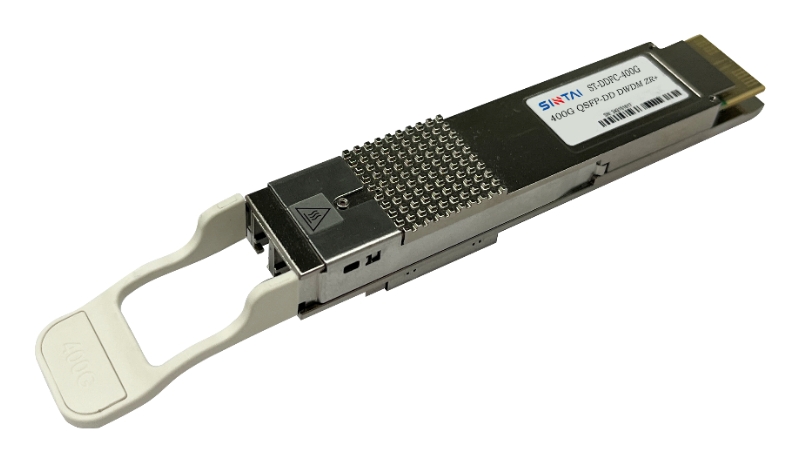

Sintai Communication hiện Cung Cấp Các mô-đun quang tiêu chuẩn như 100g qfp28 ZR DCO, 400g QSFP-DD Open ZR DCO và son, nếu có bất kỳ quan tâm, xin vui lòng liên hệ với chúng tôi.
